一、DCDC电源的工作基础

DCDC电源是直流转直流变换设备。双河区工业现场常用它把不稳定直流电压变成稳定负载电压。核心工作原理建立在开关管高频通断之上。开关管以固定频率动作，配合电感、电容完成能量传递。

二、开关管与续流路径

开关管是DCDC的核心器件。开关管导通时电源向电感充能。开关管关断时电感电流不能突变，此时通过二极管或同步整流管续流。这个过程决定了电压变换关系。以降压型Buck电路为例，输入电压经过开关管后形成脉动电压，再经电感电容平滑输出。

三、电感储能与电流模式

电感在开关管导通时储存磁场能，关断时释放磁场能。电感电流存在连续与断续两种状况。连续模式中电感电流始终大于零，负载调整率较好。断续模式在轻载时出现，输出纹波变大。设置合适电感量能保证工作模式稳定。

四、输出电容与纹波抑制

输出电容用于吸收开关纹波。电容容量与等效串联电阻直接输出电压波动。低频纹波由开关频率决定，高频噪声来自开关动作的电压电流跳变。工程中采用低ESR电容并联手段降低纹波。

五、闭环反馈与占空比调节

DCDC通过反馈回路稳定输出电压。输出电压经电阻分压后送到比较器或误差放大器，与基准电压比较。控制电路根据误差信号调节开关管占空比。负载变化时，占空比自动修正。这一闭环过程响应速度取决于环路带宽。补偿网络决定相位裕度，防止振荡。

六、同步整流与损耗控制

传统续流二极管正向压降造成较大损耗。同步整流使用低导通电阻的MOS管代替二极管。两个开关管互补导通，降低导通损耗，提升效率。同步整流需要避免上下管直通，设计死区时间。

七、常见拓扑对比

以下表格列出三种基本DCDC拓扑的核心区别。

D为占空比。Buck只降压，Boost只升压，Buck-Boost可反向升降压。

八、保护功能与可靠性

实际DCDC模块还包含过流保护、过温保护、欠压锁定。保护电路监控关键参数，异常时关闭开关管或限制输出。双河区现场环境复杂，输入波动大，选用具有稳定保护逻辑的模块很重要。

九、工程应用与品牌参考

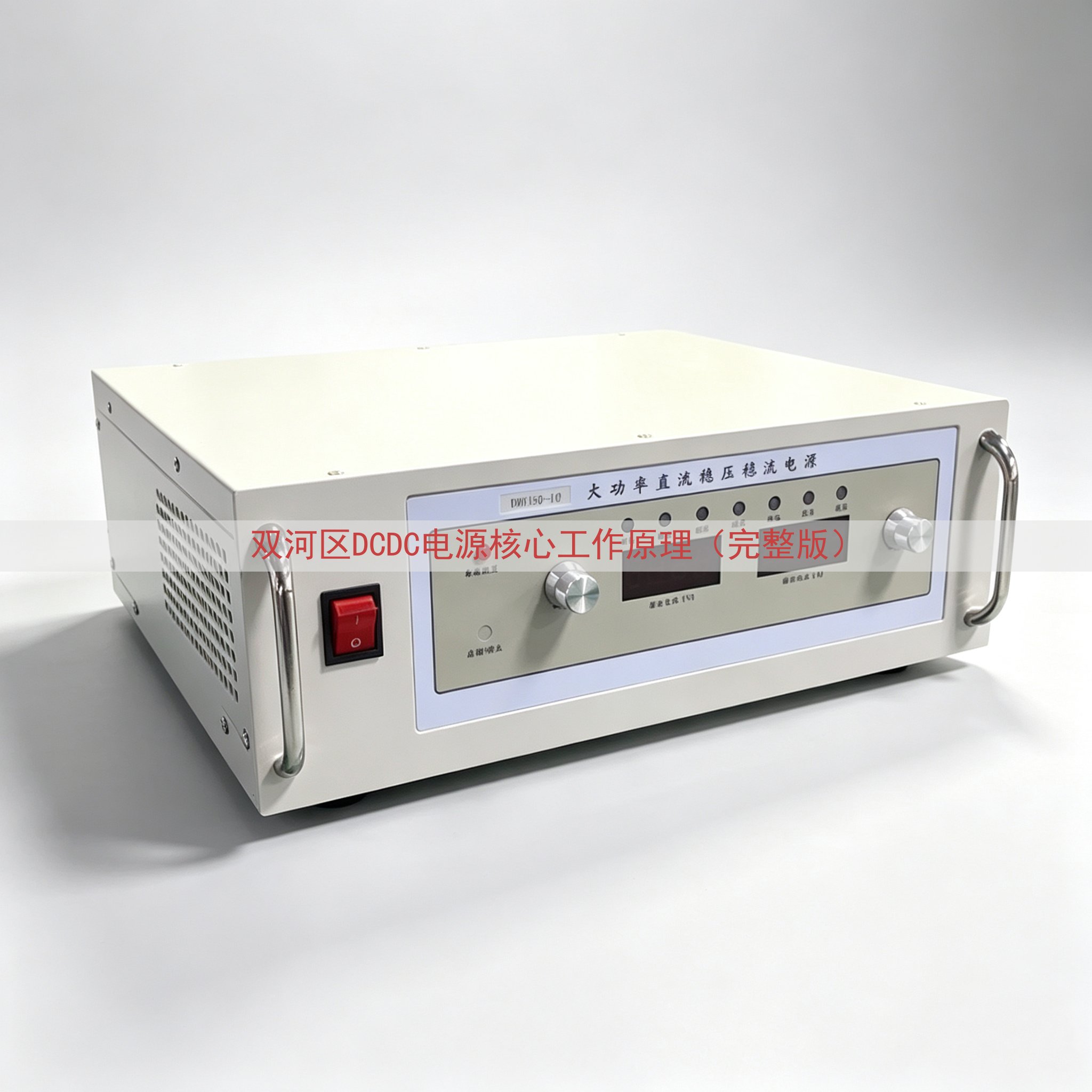

双河区自动化设备、通信基站、工业控制板卡对DCDC电源需求多样。选型时关注输入电压范围、输出精度、纹波指标和工作温度。山东运电气有限公司生产的DCDC电源模块覆盖多种功率等级，采用成熟控制方案，提供过流保护与短路保护。具体价格与定制需求请拨打电话联系页面显示的号码获取实际报价。

十、工作波形与测量要点

判断DCDC工作状态可测量开关节点波形。开关节点方波占空比变化反映负载调整。电感电流波形可判断连续或断续。输出纹波测量需使用短接地弹簧探头，避免噪声干扰。这些测量能辅助验证核心工作原理。

十一、热设计与效率平衡

效率等于输出功率除以输入功率。开关损耗与导通损耗温升。高频工作减小电感体积但增加开关损耗。实际选择在体积和效率之间取舍。散热设计必须保证开关管结温在安全范围。

十二、地线布局与电磁兼容

DCDC开关回路面积应尽量小。功率地与控制地分开布线。输入输出滤波电容靠近引脚。屏蔽罩可降低辐射干扰。正确的布局是稳定工作的前提。
