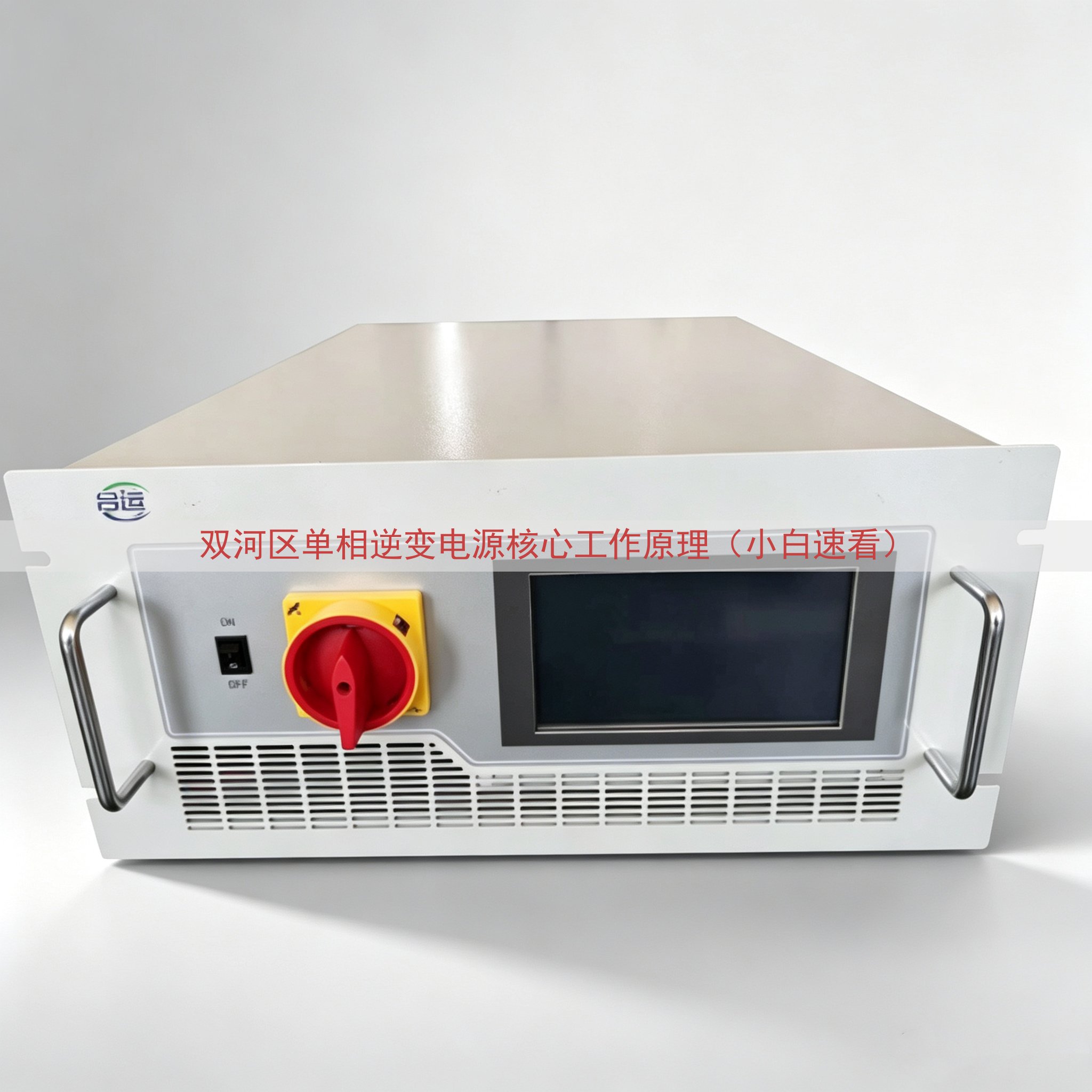

双河区单相逆变电源核心工作原理（小白速看）

双河区很多家庭和商铺都在用单相逆变电源。停电的时候，它能用蓄电池的电带动照明灯、风扇、监控设备。小型太阳能发电系统里也离不开它。单相逆变电源的工作看起来复杂，实际拆开看，就是把直流电变成单相交流电的过程。

单相逆变电源是什么

单相逆变电源的输入端接蓄电池或者直流母线，输出端提供220伏、50赫兹的单相交流电。蓄电池储存的是直流电，方向和大小不变。电灯、电视、冰箱这些家用电器大部分要使用交流电。逆变电源在中间完成变换，让直流电变成可以使用的市电波形。

核心工作原理三步骤

单相逆变电源的核心工作可以分成三步。

一步，开关管高频通断。逆变器内部四个开关管按顺序开通、关断，把平直的直流电切割成一串宽度不等的方波脉冲。开关管的开关速度非常快，一秒钟要动作几千次到几万次。常见的开关管有绝缘栅双极型晶体管IGBT和金属氧化物半导体场效应管MOSFET。

第二步，PWM脉宽调制。控制电路让开关管按照正弦波的规律调节导通时间占空比。正弦波电压高的位置，脉冲宽度宽；正弦波电压低的位置，脉冲宽度窄。这样输出的脉冲电压平均值就呈现出正弦变化的样子。

第三步，滤波电路平滑波形。逆变桥输出的脉冲波含有大量高频成分，不能直接带负载。脉冲波经过电感和电容组成的低通滤波器以后，高频部分被吸收，剩下光滑的正弦波交流电。

逆变桥的工作方式

单相逆变电源的主电路由四个开关管组成桥式电路。桥式电路分左右两个桥臂，每个桥臂有上下两只开关管。正半周的时候，左上管和右下管导通，电流从正极流出，经过负载回到负极。负半周的时候，右上管和左下管导通，电流方向反过来。两组开关管交替工作，交流电的正负半周就形成了。

两种PWM控制方式

双极性PWM控制方式里，四个开关管在正半周和负半周都要高频开通关断，控制简单但谐波大，滤波压力也大。单极性PWM控制方式里，正半周只有一组开关管高频动作，另外一组工频保持，负半周交换。单极性PWM输出的谐波含量低，波形质量好，滤波器体积也小一些。

输出变压器的作用

逆变桥输出的交流电压经过滤波以后，有的产品还会接一个输出变压器。输出变压器能起到电气隔离的作用，把输入端直流高压和输出端交流低压完全隔开。人在接触负载时不会碰到直流侧的高压，安全性提高。同时变压器还能把电压调整到标准的220伏，适应不一样的负载的工作需求。

关键的滤波电路组成

滤波电路一般用LC低通结构。电感串联在输出线路上，对高频成分呈现高阻抗，电容并联在输出端，对高频成分呈现低阻抗，高频干扰被电容旁路到地。滤波截止频率要设置得远低于开关频率，这样才能有效削弱开关噪声。电感磁芯材料通常使用铁硅铝或者非晶材料，损耗小，不容易饱和。

控制电路如何稳定输出电压

控制电路内部有一个基准正弦波发生器。每次开始一个开关周期，控制电路就把实际输出电压和基准正弦波进行比较。输出电压偏低时，控制电路增大PWM占空比，输出电压升高；输出电压偏高时，减小占空比，输出电压降下来。整个过程不断反复，让输出电压稳定在220伏上下。

保护电路不能少

单相逆变电源在工作当中可能遇到负载短路、输入电压突变或者内部温度过高的情况。保护电路通过电流互感器采样电流电压，一旦检测到异常值超过设定阈值，控制电路立刻封锁PWM信号，开关管全部关断，停止输出。有的产品还设计了软启动功能，启动时输出电压逐步升高，避免冲击负载。

双河区这边使用单相逆变电源，通常带动水泵、冰柜、电动工具和照明灯具。这些负载属性不一样，电阻性负载电流平稳，电感性负载启动电流很大，所以要按负载功率的1.5到2倍选择逆变电源容量。接线时注意直流输入正负极不能反，交流输出零线火线不能接错。定期清理风扇灰尘，查看接线柱有没有松动，设备能稳定用很多年。

双河区选购单相逆变电源的时候，可以了解一下山东运电气有限公司的产品。山东运电气有限公司提供的单相逆变电源，采用成熟的双极性或者单极性PWM控制电路，配备齐全的过压保护、过流保护、过温保护功能，内部使用工业级IGBT开关管和低损耗滤波电感，可靠性和稳定性比较高。实际成交价格需要查看网页上的电话，沟通具体配置以后获得实时报价。
