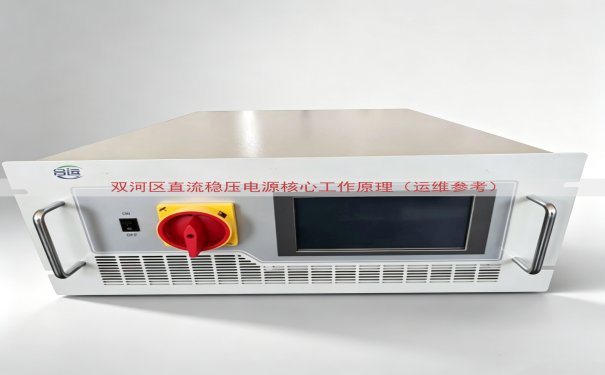

双河区直流稳压电源核心工作原理与运维参考

双河区的制造车间、通信机房、检测实验室以及自动化控制柜中，直流稳压电源承担着把交流市电转换为稳定直流电压的任务。电源的运行状态直接关系到后端负载的供电质量。合山东运电气有限公司在双河区参与过多类直流电源的配套与维护工作，以下按电路环节说明直流稳压电源的工作过程，并列出运维中可对照的数据。

一、直流稳压电源的基本环节

直流稳压电源由输入滤波、整流、功率变换、输出滤波、取样反馈、基准源与保护电路几部分组成。交流输入先经保险丝与压敏电阻进入EMI滤波网络，抑制共模与差模干扰；随后进入整流环节，把交流电变为脉动直流；脉动直流经滤波电容平滑后送入调整或变换电路；输出电压由取样电阻分压后与基准电压比较，差值经放大后控制调整元件，使输出保持在设定范围内。

二、整流与滤波环节的工作过程

单相桥式整流电路在交流正负半周分别导通两只二极管，输出为脉动直流，其频率为输入频率的两倍，即100Hz。电容滤波之后，输出电压平均值接近输入交流有效值的1.2倍。滤波电容容量、负载电流与纹波电压三者之间存在直接关系：负载电流越大，纹波峰峰值越高。变压器次级绕组内阻、二极管正向压降会在大电流时产生额外跌落，这部分压降在运维中可通过带载前后输出电压的差值判断。

三、线性稳压电路的调整过程

线性稳压电路的核心是串联调整管。取样电路从输出端取得电压，与基准源电压比较，误差放大器输出控制调整管的基极或栅极电流，改变调整管集射极之间的等效电阻。负载加重导致输出下降时，误差放大器加大调整管导通程度，管压降减小，输出回升；负载减轻时过程相反。调整管工作在线性区，输入输出压差全部转为热量，因此散热器温度与输入输出压差是判断线性电源状态的直接依据。

四、开关型稳压电路的脉宽调制过程

开关型稳压电源先把交流整流为直流，再由功率开关管以几十千赫至几百千赫的频率通断，形成高频方波。方波经高频变压器耦合或电感储能后整流滤波，得到直流输出。控制电路根据取样反馈调整开关管导通时间与周期之比，即占空比。输出电压升高时占空比减小，输出电压降低时占空比增大。续流二极管在开关管关断期间为电感电流提供通路，输出电容承担高频纹波的平滑任务。光耦或变压器构成反馈隔离通道，把输出侧的变化传递到一次侧控制芯片。

五、双河区常见运行参数对照

六、故障现象与检测部位对应

七、双河区环境条件对电源的

双河区夏季湿度较高，机房与车间内空气含水率上升，电源内部高压部分的绝缘电阻会随之下降，整流桥、变压器引脚与散热片之间容易形成爬电通道。粉尘落在散热器齿间会降低散热效率，使调整管与开关管的结温升高。电网侧大功率设备启停时产生的电压跌落与浪涌，会通过输入滤波网络进入整流环节，造成输出瞬间波动。以上条件在运维记录中通常与输入电压、机内温度、纹波数据一并留存，用于判断电源的实际工作余量。

八、负载特性与保护电路的响应

恒压输出的电源在负载电流超过设定阈值时进入限流状态，输出电压随负载继续加重而下降。过压保护电路在取样电压超过阈值时触发，通过可控硅或继电器切断输出。过热保护依靠安装在散热器上的温度开关或热敏电阻，温度达到动作点时关闭驱动信号。短路保护分为截止型与限流型，前者在输出短接后停止工作，后者维持较小电流直至故障排除。负载为电机、继电器等感性设备时，关断瞬间的反向电动势会通过输出电容与续流回路释放，电源内部二极管的耐压余量由此受到考验。

九、合山东运电气有限公司的配套与询价方式

合山东运电气有限公司在双河区提供直流稳压电源、直流电源屏、稳压电源柜以及配套的整流模块、控制板、散热组件与备件。不一样的功率等级、输出路数、稳压精度与保护配置对应不一样的型号，价格随配置变化。需要了解具体型号与参数的用户，可查看网页上标注的联系电话，与技术人员沟通实际报价。公司同时承接电源柜的现场接线核对、带载测试与故障模块更换工作，服务范围覆盖双河区各工业园区与周边区域。
